技嘉GA-Z97-HD3主板支持Intel® 第4代/第5代Core™ 處理器，采用高傳真音效芯片，LED酷炫光音效噪聲干擾阻隔設計。以下文檔是技嘉GA-Z97-HD3和GA-H97-HD3使用手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-Z97-HD3和GA-H97-HD3使用手冊目錄
GA-Z97-HD3/GA-H97-HD3主板配置圖 .......................................................................4
GA-Z97-HD3/GA-H97-HD3主板功能框圖 ...................................................................5
第一章 硬件安裝 .......................................................................................................6
1-1 安裝前的注意事項 .........................................................................................6
1-2 網卡驅動程序下載 .........................................................................................7
1-3 產品規格 ..........................................................................................................8
1-4 安裝中央處理器 ...........................................................................................10
1-5 安裝內存條 .....................................................................................................11
1-6 安裝擴展卡 .....................................................................................................11
1-7 后方設備插座介紹 ........................................................................................11
1-8 插座及跳線介紹 ...........................................................................................13
第二章 BIOS 程序設置 ............................................................................................18
2-1 開機畫面 ........................................................................................................19
2-2 M.I.T. (頻率/電壓控制) ..................................................................................19
2-3 System Information (系統信息) ......................................................................24
2-4 BIOS Features (BIOS功能設定) .....................................................................25
2-5 Peripherals (集成外設) ...................................................................................28
2-6 Power Management (省電功能設定) ............................................................30
2-7 Save & Exit (儲存設定值并結束設定程序) ...............................................32
第三章 附錄 ..............................................................................................................33
3-1 構建SATA硬盤................................................................................................33
3-2 驅動程序安裝 ................................................................................................35
管理聲明 ..................................................................................................................36
技嘉主板售后服務及質量保證卡 .......................................................................39
技嘉科技全球服務網.............................................................................................40

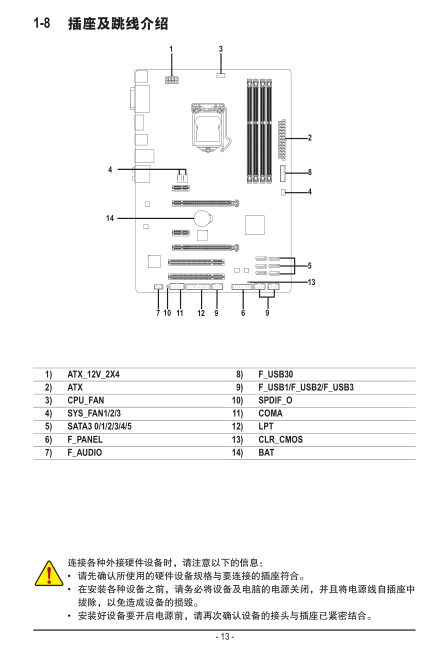

技嘉GA-Z97（H97）-HD3使用手冊——插座與跳線介紹
技嘉GA-Z97-HD3規格參數
中央處理器(CPU)
支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器
L3高速緩存取決于CPU
芯片組
Intel® Z97 高速芯片組
內存
4個DDR3 DIMM插槽，最高支持到32 GB
* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。
支持雙信道內存技術
支援DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
支持non-ECC內存
支持Extreme Memory Profile (XMP)內存
顯示功能
內建于有顯示功能的處理器 - 支持Intel® HD Graphics:
1個D-Sub插座，可支持至最高1920x1200@60 Hz的分辨率
1個DVI-D插座，可支持至最高1920x1200@60 Hz的分辨率
* 此DVI-D插座不支持轉接為D-Sub的功能。
1個HDMI插座，可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率
* 支持HDMI 1.4a版本。
最多可支持三屏幕同時輸出
支持最大共享顯示內存至 512MB
音效
內建Realtek® ALC887芯片
支持High Definition Audio
支持2/4/5.1/7.1聲道
支持S/PDIF輸出
網絡
內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)
