13J602-3不銹鋼門窗圖集為國家建筑標準設計圖集之一，該圖集主要適用于民用和工業建筑的門窗設計選用與施工。該圖集一般被簡稱為13j6023圖集，以下是關于該圖集的相關介紹，另外，如果你需要一份pdf格式超清完整版且免費的13j6023圖集作為參考資料的話，點擊本文相應的下載地址進行下載即可！
13j6023圖集內容簡介
圖集內容主要包括不銹鋼平開門、地彈簧門、推拉門、折疊門、卷簾門、連窗門、伸縮門7種門型，以及不銹鋼平開窗、固定窗、推拉窗、節能窗4種窗型的選用表、構造圖和安裝節點詳圖。
圖集內容豐富、品種多樣、設計合理、應用廣泛、條理清楚，便于設計選用和施工安裝。反映了當前建筑市場對不銹鋼門窗的需求，彌補了國標圖集這方面的空缺，可供建筑設計人員、管理、施工及監理人員參考使用。
13j6023圖集目錄
目錄1
說明3
不銹鋼門類型及編號8
1.不銹鋼平開門、不銹鋼地彈簧門
PM不銹鋼平開門、HM不銹鋼地彈簧門選用圖9
PM1 不銹鋼平開門、HM1 不銹鋼地彈簧門選用圖11
PM2不銹鋼平開門、HM2不銹鋼地彈簧門選用圖13
PM3不銹鋼平開門、HM3不銹鋼地彈簧門選用圖15
PM4不銹鋼平開門、HM4不銹鋼地彈簧門選用圖17
PM5不銹鋼平開門、HM5不銹鋼地彈簧門選用圖19
PM6不銹鋼平開門、HM6不銹鋼地彈簧門選用圖21
PM7不銹鋼平開門、HM7不銹鋼地彈簧門選用圖23
PM不銹鋼平開門構造25
HM不銹鋼地彈簧門構造29
2.不銹鋼連窗門
CM不銹鋼連窗門選用圖31
CM1 不銹鋼連窗門選用圖32
CM不銹鋼連窗門構造33
3.不銹鋼推拉門、DTM不銹鋼電動推拉門
TM不銹鋼推拉門、DTM不銹鋼電動推拉門外裝選用圖34
TM1不銹鋼推拉門、DTM1 不銹鋼電動推拉門外裝選用圖36
TM2不銹鋼推拉門、DTM2不銹鋼電動推拉門外裝選用圖38
TM不銹鋼推拉門、DTM不銹鋼電動推拉門（內裝）選用圖40
TM1不銹鋼推拉門、DTM1不銹鋼電動推拉門（內裝）選用圖構造44
4.不銹鋼折疊門、不銹鋼電動折疊門
ZM不銹鋼折疊門、DZM不銹鋼電動折疊門選用圖42
ZM1 不銹鋼折疊門、DZM1 不銹鋼電動折疊門選用圖43
ZM不銹鋼折疊門構造44
5.不銹鋼門安裝
平開不銹鋼門門框與洞口連接安裝詳圖46
6.不銹鋼卷簾門
JM不銹鋼卷簾門選用表47
JM不銹鋼卷簾門平、立、剖面圖49
簾板型式與規格、門框示意圖50
單導軌安裝裝飾節點51
7.不銹鋼伸縮門
SM不銹鋼伸縮門53
8.不銹鋼固定窗、不銹鋼平開窗
GC不銹鋼固定窗選用圖54
PC不銹鋼平開窗選用圖56
GC不銹鋼固定窗、PC不銹鋼平開窗構造58
9.不銹鋼推拉窗
TC不銹鋼推拉窗選用圖59
TC不銹鋼推拉窗構造60
10.不銹鋼節能窗
JC不銹鋼節能窗選用圖61
JC不銹鋼節能窗構造63
11.不銹鋼窗的拼樘及安裝
窗的拼樘節點圖64
不銹鋼窗窗框與洞口連接安裝詳圖65
12.附錄
附錄-門窗用五金件66
附錄二實例69
相關技術資料71

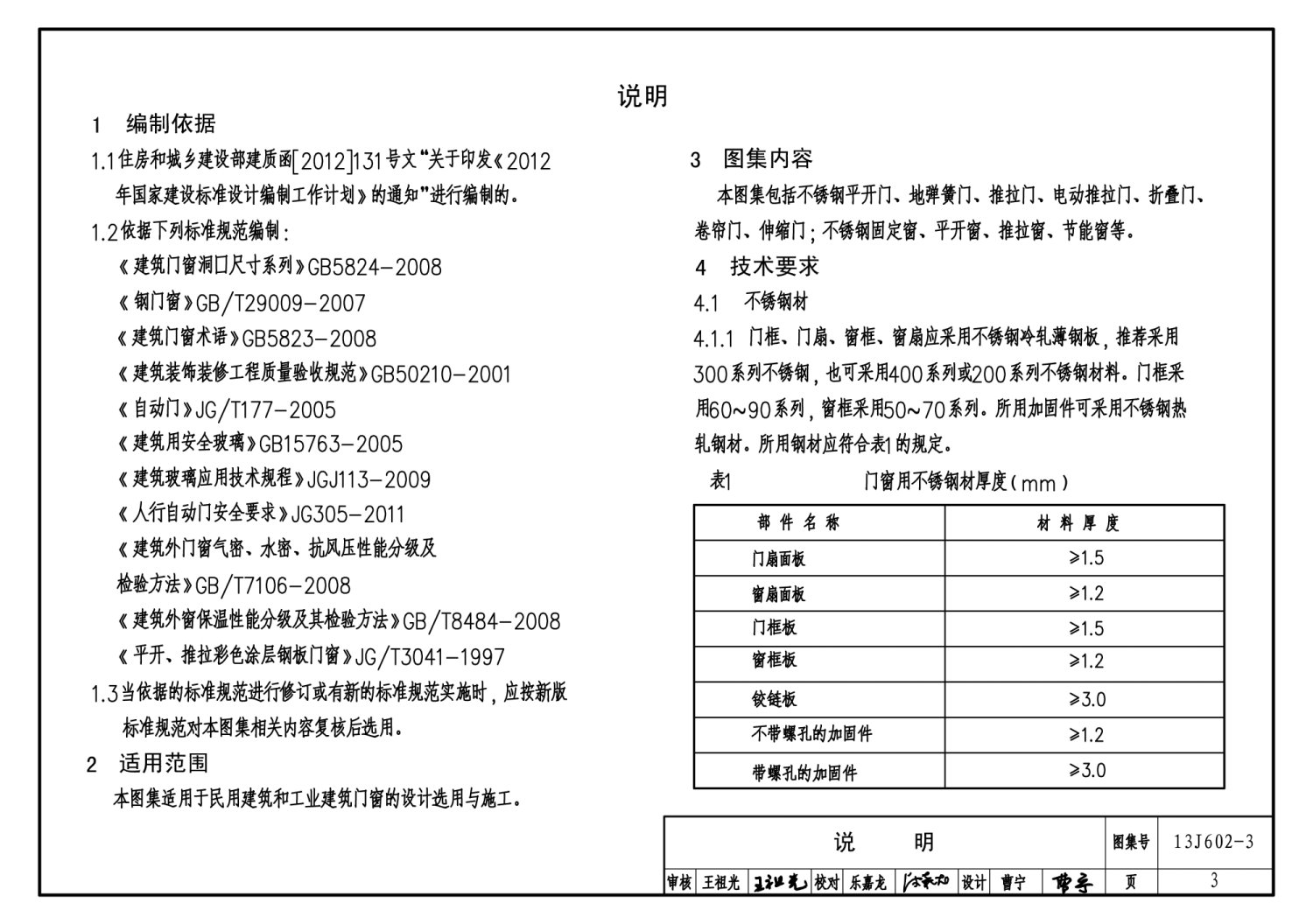

13j6023圖集樣張
