13J502-3內裝修/樓(地)面裝修圖集，一般被簡稱為13j5023圖集，該圖集替代了原有03J502-3圖集。本圖集適用于新建、改建、擴建的民用建筑室內樓（地）面裝修工程。在本節內容中小編和大家分享的這份13j5023圖集為pdf格式清晰免費電子版，圖集內容完整且無水印，以下是關于該圖集的相關介紹，希望對大家有所幫助！如果你需要一份13j5023圖集免費下載資料的話，那就趕緊點擊本文相應的下載地址來進行下載吧！

13j5023圖集目錄

目錄1

總說明3

A 自流平

自流平說明A01

自流平說明及樓(地)面翻新構造圖A03

自流平樓(地)面構造圖A04

自流平示例及構造圖A05

B 石材

石材說明B01

石材樓(地)面構造圖B04

石材拼花樓(地)面示例圖B05

C 地磚

地磚說明C01

地磚(陶瓷錦磚)樓{地)面構造圖C04

地磚鋪裝示例及構造圖C05

異形地磚圖案示例圖及鋪裝形式C06

異形地磚圖案大樣圖C07

陶瓷錦磚圖案示例圖及鋪裝形式C08

陶瓷錦磚圖案大樣圖C09

D 彈性地材

彈性地材說明D01

彈性地材說明及樓(地)面構造圖D03

彈性地材圖案示例及一體化上墻構造圖D04

彈性地材圖案示例圖D05

彈性地材圖案及轉角示例圖D06

E 地毯

地毯說明E01

地毯樓(地)面構造圖及鋪裝形式E04

F 木地板

木地板說明F0l

木地板樓(地)面構造圖及鋪裝形式F04

G 地材交接

不同裝修材料交接索引圖GOl

不同裝修材料交接構造圖G02

成品收邊構件G08

樓(地)面面層伸縮縫構造圖G13

H 過門石

過門石、條形地漏索引圖H01

有水房間過門石構造圖H02

過門石構造圖H06

條形地漏構造圖H10

J 發光地面

點支承發光地面示例及構造圖J0l

點支承發光地面構造圖J02

框支承發光地面示例及構造圖J04

框支承發光地面構造圖J05

K 網絡地板

網絡地板說明K01

網絡地板示例及構造圖K02

架空式網絡地板構造圖K03

架空式網絡地板交接構造圖K06

線槽式網絡地板構造圖K09

L 樓梯踏步

彈性材料成品踢腳、踏步配件LOl

彈性地材成品踏步防滑示意圖L02

踏步防滑構造圖L03

M 防滑門墊

防滑門墊說明及構造圖M01

門墊構造圖M04

門墊構造圖及常用形式M05

門墊常用形式M06

N 踢腳

踢腳說明N01

踢腳構造圖N02

P 其他

地臺示例圖P0l

地臺構造圖P02

地臺示例及構造圖P03

電梯轎廂出口地面構造圖P04

玻璃隔斷與地面固定構造圖P05

相關技術資料105

13j5023圖集內容簡介

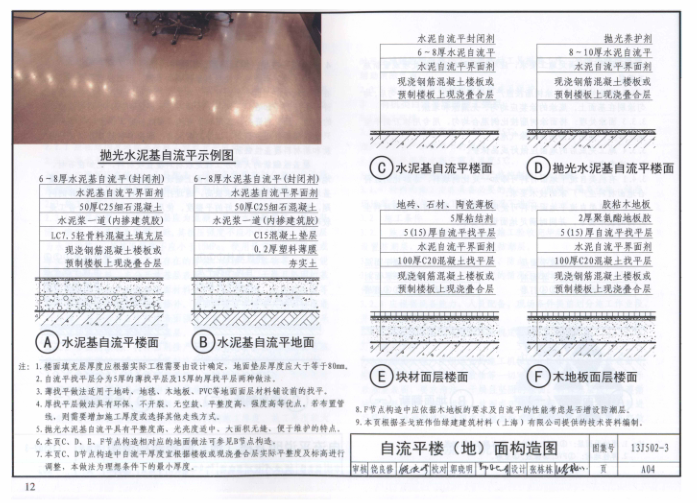

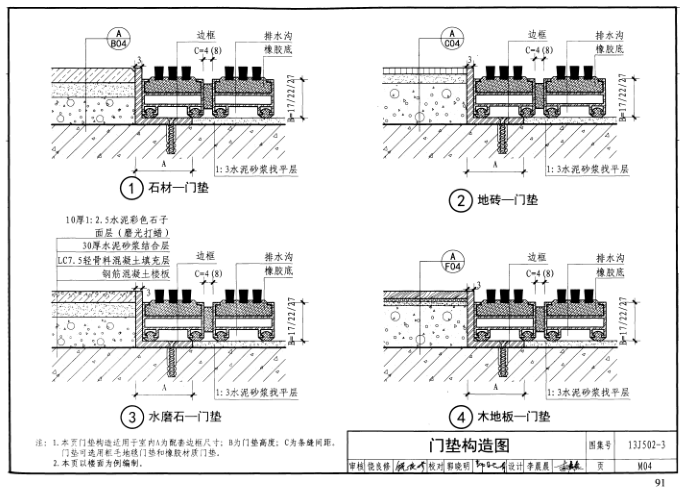

該圖集是對03J502—3《內裝修—內裝修—室內（樓）地面及其它裝修構造》的全面修編。

圖集主要由15部分組成，第一部分為總說明，將與樓（地）面設計相關的標準規范、技術參數等進行總結和提煉以表格形式編制，有針對性的提供了設計人員需要參考、核查的資料。第二~七部分以裝修材料為線索，編制自流平、石材、地磚、彈性地材、地毯、木地板六種常用地面材料的性能特點、適用范圍、施工注意事項及典型案例。第八、九部分以幫助設計師處理地面實際問題為原則，編入主要地面材料的交接及房間過門石的構造做法。第十~十四部分編入了發光地面、網絡地板、樓梯踏步、防滑門墊、踢腳五個樓（地）面專項內容的詳圖。第十五部分以圖示方式介紹了地臺的構造做法，電梯轎廂出口的樓（地）面做法。

本圖集從實際工程需要為出發點，為設計師提供解決問題的技術支持。圖集采用綜述與案例相結合的方式編制。綜述部分以文字為主，包括涉及的規范標準、設計施工要點、裝修構造原理、材料選用方法等技術指導方面的內容。部分裝修構造案例輔以實例圖片，索引至詳圖頁次，清晰準確。提供的細部構造，使用者除可直接選用外，還可起到舉一反三的作用。
