本節內容小編要和大家分享的圖集是96D301-1線槽配線安裝圖集，該圖集一般被簡稱為96d3011圖集。本節內容小編為大家整理帶來的這份96d3011圖集為pdf格式高清免費版，圖集內容完整，圖集樣張無水印，如果你需要這份96d3011圖集的話，那就趕緊來下載吧！
96D301-1線槽配線安裝圖集內容簡介
96D301-1《線槽配線安裝》本圖集適用于正常環境中工業與民用建筑室內電力、照明、弱電系統線槽配線安裝。不適用于露天、特別潮濕、強腐蝕氣體或爆炸危險的場所。包括了塑料線槽安裝；金屬線槽安裝；地面線槽安裝。塑料線槽和金屬線槽適用于圍護結構為預制墻板時無法安裝暗配線，或需要經常維修和更換線路等場所。

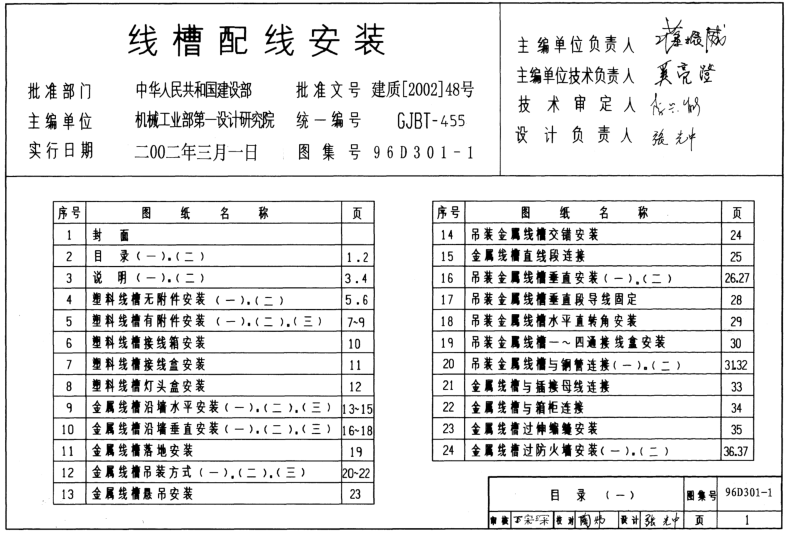

96D301-1線槽配線安裝圖集目錄
目錄(一)、(二)1
說明(一)、(二)3
塑料線槽無附件安裝(一)、(二)5
塑料線槽有附件安裝(一)、(二)、(三)7
塑料線槽接線箱安裝10
塑料線槽接線盒安裝11
塑料線槽燈頭盒安裝12
金屬線槽沿墻水平安裝(一)、(二)、(三)13
金屬線槽沿墻垂直安裝(一)、(二)、(三)16
金屬線槽落地安裝19
金屬線槽吊裝方式(一)、(二)、(三)20
金屬線槽懸吊安裝23
吊裝金屬線槽交錯安裝24
金屬線槽直線段連接25
吊裝金屬線槽垂直安裝(一)、(二)26
吊裝金屬線槽垂直段導線固定28
吊裝金屬線槽水平直轉角安裝29
吊裝金屬線槽一～四通接線盒安裝30
吊裝金屬線槽與鋼管連接(一)、(二)31
金屬線槽與插接母線連接33
金屬線槽與箱柜連接34
金屬線槽過伸縮縫安裝35
金屬線槽過防火墻安裝(一)、(二)36
地面線槽安裝(一)、(二)、(三)38
地面線槽支架安裝41
地面線槽分線盒安裝42
地面線槽出線口、電源插座盒、弱電出線盒安裝43
地面線槽電源插座、出線口安裝44
地面線槽弱電插座、出線口安裝45
地面線槽分線盒配線方法46
地面出線箱安裝47
地面出線盒安裝48
附錄
塑料線槽主要規格49
PVC-25塑料線槽附件50
塑料線槽允許容納電線、電話線、電話電纜及同軸電纜數量表51FS系列難燃塑料線槽附件(一)、(二)52
3X-D系列線槽規格、線槽封端及線槽連接件54
3X-D系列線槽電源插座盒55
3X-D系列線槽管槽電線盒56
3X-D系列線槽附件(一)、(二)、(三)57
GXC系列金屬線槽規格60
GXC系列金屬線槽允許容納電線、電話線、電話電纜及同軸電纜數量表61GXC系列金屬線槽附件62
鍍鋅板制金屬線槽規格63
DC(F)系列金屬線槽及附件64
DC(F)系列金屬吊具及線槽附件65
地面線槽規格66
地面線槽連接附件(一)、(二)、(三)67
地面線槽支架(一)、(二)70
DXC系列地面雙線槽分線盒72
DC1系列地面線槽單線槽分線盒73
DC1系列地面線槽雙線槽分線盒74
YDC系列地面線槽三線槽分線盒75
地面線槽出線口主要零件76
DXC系列地面線槽電源插座盒及弱電出線盒77
DC1系列地面線槽電源插座盒78
XC1系列地面線槽部分附件79
絕緣電線、單根同軸電纜及電話電纜截面積表80
塑料脹管與脹錨螺栓81
3X-D系列金屬線槽特性表82
