87SR416-1室外熱力管道安裝圖集(地溝敷設)簡稱為87sr4161圖集，該圖集主要適用于一般工業及民用建筑工程室外地溝敷設熱力管道的設計安裝和施工。本節內容小編為大家整理帶來的這份87sr4161圖集為pdf格式免費版，作為一份掃描版的圖集，該圖集的內容十分清晰，有需要的朋友點擊本文相應的下載地址進行下載即可！
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了PDF閱讀器，如果尚未安裝閱讀器，建議下載福昕PDF閱讀器或其他PDF閱讀器進行安裝后閱讀。
87SR416-1室外熱力管道安裝圖集(地溝敷設)目錄簡介
目錄
目錄1
總說明5
不通行地溝一管(無保溫)11
不通行地溝一管(保溫)12
不通行地溝二管(一管保溫、一管無保溫)13
不通行地溝二管(保溫)14
不通行地溝三管(一管保溫、二管無保溫)15
不通行地溝三管(二管保溫、一管無保溫)16
不通行地溝三管(保溫)17
不通行地溝四管(二管保溫、二管無保溫)18
不通行地溝四管(三管保溫、一管無保溫)19
不通行地溝 雙溝二管(保溫)20
不通行地溝 雙溝三管(二管保溫、一管無保溫)21
不通行地溝 雙溝四管(三管保溫、一管無保溫)22
不通行地溝 雙溝五管(三管保溫，二管無保溫)23
半通行地溝 單側布管四管(二管保溫、二管無保溫)24
半通行地溝 單側布管四管(三管保溫、一管無保溫)25
半通行地溝 雙側布管五管(四管保溫、一管無保溫)26
半通行地溝 吊架二管(保溫)27
半通行地溝 吊架三管(二管保溫、一管無保溫)28
半通行地溝 吊架四管(保溫)29
半通行地溝 吊架五管(四管保溫、一管無保溫)30
通行地溝 單側布管四管(三管保溫、一管無保溫)31
通行地溝 雙側布管五管(四管保溫、一管無保溫)32
通行地溝 單側布管二管(保溫)33
方形補償器說明34
不通行地溝 一管(無保溫)方形補償器35
不通行地溝 一管(保溫)方形補償器(一)、(二)36
不通行地溝 二管(一管保溫)方形補償器(一)、(二)38
不通行地溝 二管(保溫)方形補償器(一)、(二)40
不通行地溝 三管(一管保溫)方形補償器(一)、(二)42
不通行地溝 三管(二管保溫)方形補償器(一)、(二)44
……

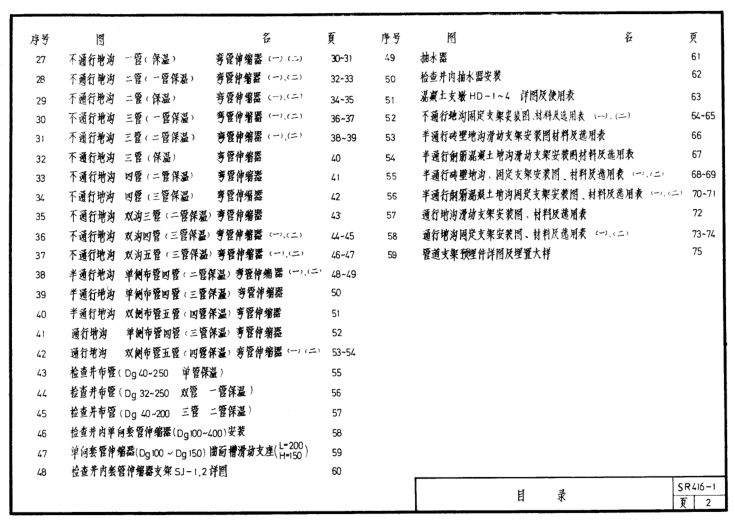

87SR416-1室外熱力管道安裝圖集(地溝敷設)圖集樣張
