三維實體畫好以后，可以觀賞，也可以截成圖片，固然漂亮、直 觀，但很多信息傳遞不到。因此，只有把三維實體轉成三視圖，才是 最實用的，可以反映三維實體的各個部位的詳細信息。 而怎樣才能將所畫好的三維實體用三視圖的形式表達出來，是很 多繪圖者比較頭疼的事情。在平面里參照三維實體一步步地畫，固然 可以畫出，但既費時又費力，且往往容易遺漏很多信息。
那么，能否在AutoCAD中將三維實體直接轉換成三視圖呢？答案 是肯定的。下面我就詳細介紹這樣的操作——三維實體轉三視圖。在 轉換的過程中，要用到2個命令……“設置視圖(solview)”、“設置 圖形(soldraw)”，這2個命令在CAD的各個版本中都有，是通用的。

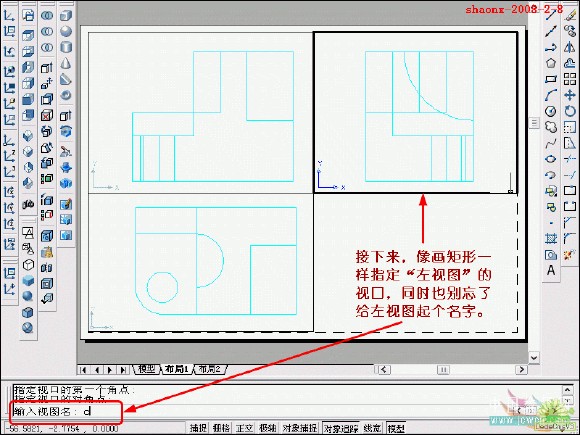

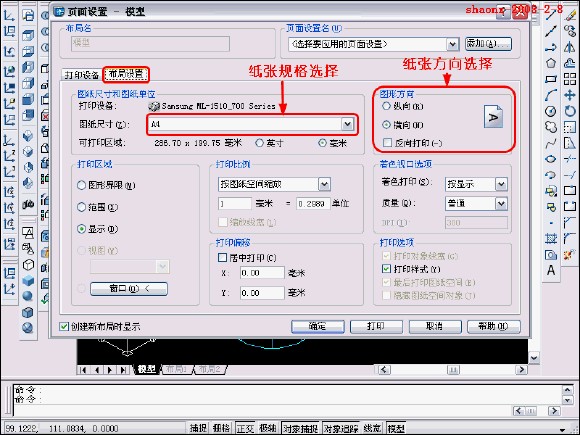

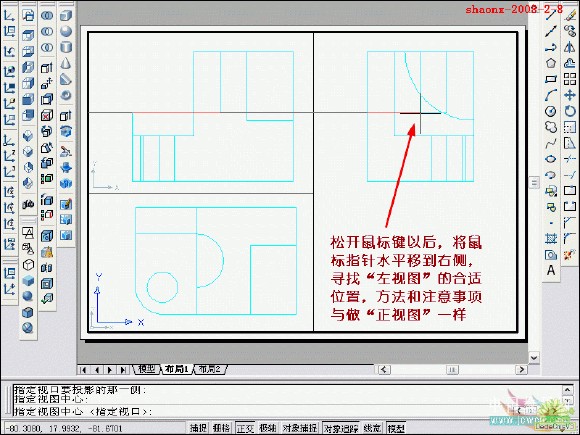

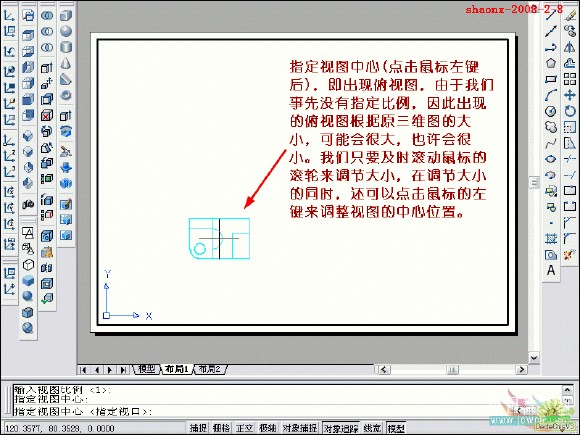

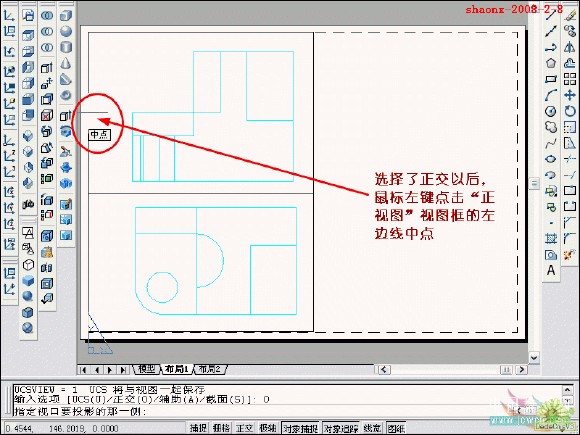

下面是“三維實體轉三視圖”的詳細圖解：
